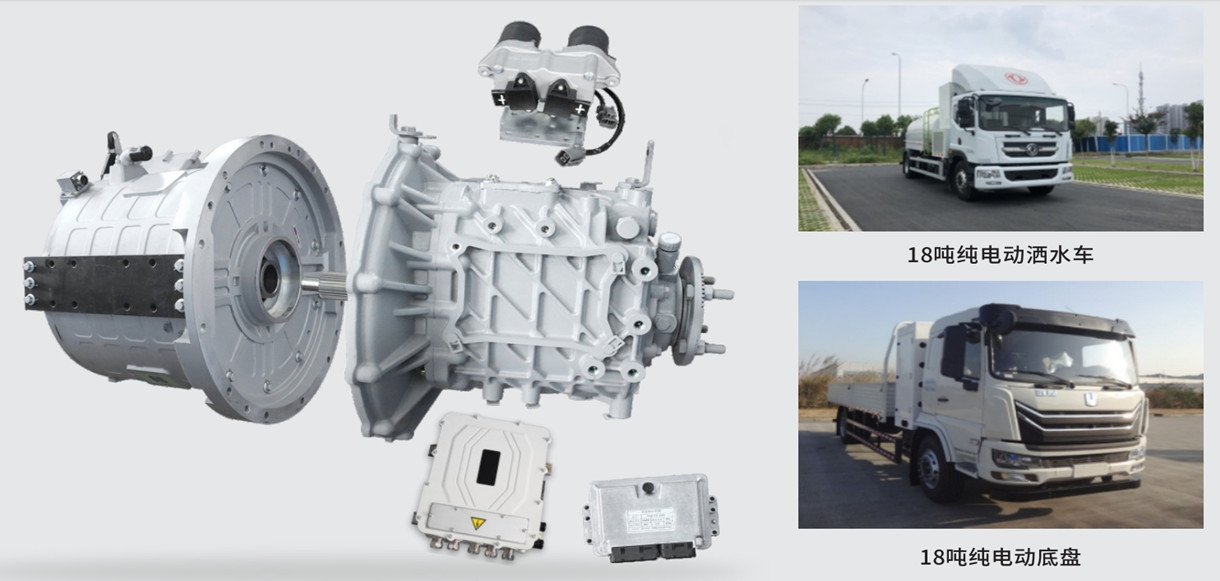

4T1400 电驱动总成
一．产品介绍
4T1400四档电驱动总成适用于：18~25 吨电动重卡、电动环卫车等车型。
搭载丰川动力“无离合器”“无同步器”“无换档冲击”的快速换档专利控制技术，换档时间控制在0.2~0.3s,实现了媲美燃油车DCT的换档品质。
采用四档机械式变速箱，提升整车动力性、经济性、最高车速与舒适性。
经过高低温、防水、盐雾、振动、耐久、实车试等试验验证，保障产品安全可靠。

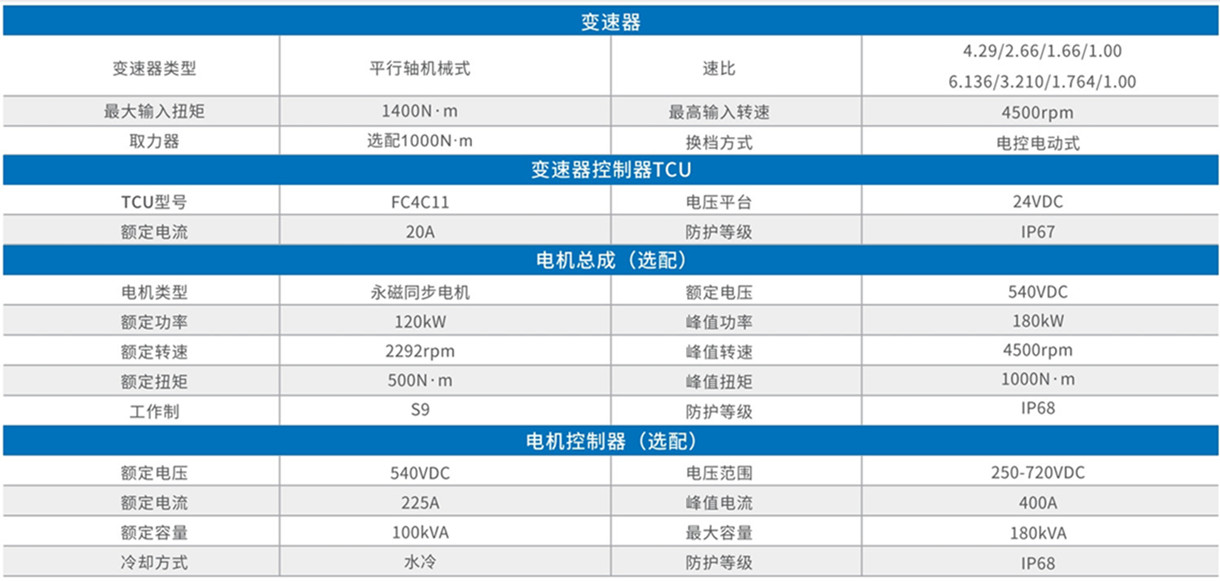

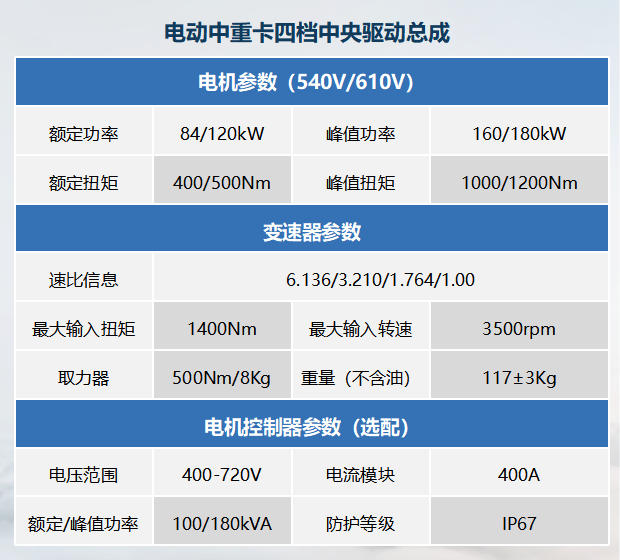

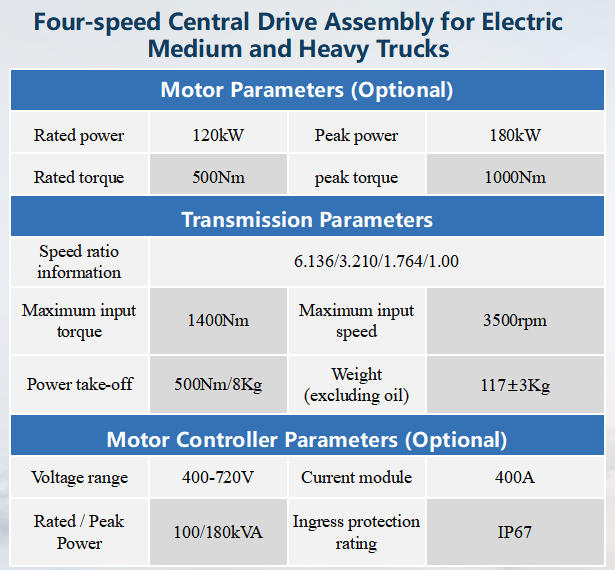

二．4T1400电驱动总成参数
|
总成系统
|
4T1400 四档变速箱总成
|
|
适用车型
|
18~25 吨电动重卡、电动环卫车等车型
|
|
变速器总成参数
|
变速器类型
|
行轴机械式
|
|
速比
|
适配12吨-18吨速比一：4.29/2.66/1.66/1.0
适配12吨-18吨速比二：6.136/3.210/1.764/1.0
|
|
最大输入扭矩
|
1400N·m
|
|
最高输入转速
|
3500rpm
|
|
取力器
|
选配
|
|
换档方式
|
电控电动式
|
|
适配电机参数
|
电机类型
|
永磁同步电机
|
|
额定电压
|
540VDC
|
|
额定功率
|
120kW
|
|
峰值功率
|
180kW
|
|
定转速
|
2292rpm
|
|
峰值转速
|
4500rpm
|
|
额定扭矩
|
500N·m
|
|
峰值扭矩
|
1000N·m
|
|
工作制
|
S9
|
|
防护等级
|
IP68
|
|
适配电机控制器参数
|
额定电压
|
540VDC
|
|
电压范围
|
400-720VDC
|
|
额定电流
|
250A
|
|
峰值电流
|
400A
|
|
额定功率
|
100kVA
|
|
峰值功率
|
180kVA
|
|
冷却方式
|
水冷
|
|
防护等级
|
IP67
|
|
变速器控制器参数
|
TCU型号
|
FC4C11
|
|
电压平台
|
24VDC
|
|
额定电流
|
20A
|
|
防护等级
|
IP67
|
|
